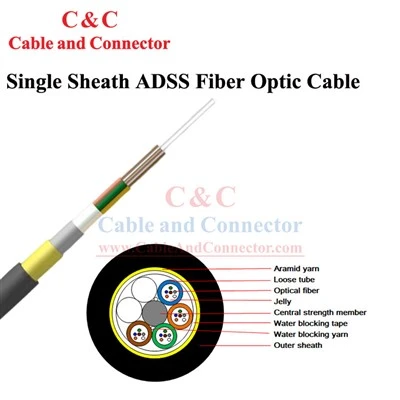

ADSS Fiber Cable, ADSS optičko vlakno se koristi za visokonaponske dalekovode, koristeći prenosne stubove elektroenergetskog sistema, cijeli optički kabel je nemetalni srednji, samonosivi ovjes. ADSS optički kabl Nalazi se na tornju gde je intenzitet električnog polja najmanji. Labava konstrukcija cijevi, cijevi punjene želeom, elementi (cijevi i šipke za punjenje) postavljeni oko nemetalnog središnjeg čvrstoće, poliesterska pređa koja se koristi za vezivanje jezgre kabela, traka za blokiranje vode omotana oko jezgre kabela, zatim ojačana aramidnom pređom i PE vanjska strana omotač. Ukratko, ADSS kabl je tip kabla sa optičkim vlaknima koji se ističe svojom potpuno dielektričnom, samonosećom konstrukcijom, nudeći pouzdana i efikasna rešenja za prenos podataka za moderne komunikacione mreže.
Šifra boje vlakana
Boja vlakana u svakoj tubi počinje od br. 1 Plava.
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Plava |
Narandžasta |
Zeleno |
Brown |
siva |
Bijelo |
B Električni vod koji se postavlja:
a: Nazivni napon i maksimalni radni napon
b: Tip tornja i žica, tip žice za uzemljenje i raspored
c: Dužina zateznog dijela, standardni razmak (predstavlja raspon, maksimalni horizontalni raspon, maksimalni vertikalni raspon)
d: Maksimalni progib provodnika i žica za uzemljenje svake zatezne sekcije.
Struktura i parametri kabla
|
SN |
Stavka |
Jedinica |
Vrijednost |
|
|
1 |
br. vlakana |
count |
4 |
6/8/12/24 |
|
2 |
Broj vlakana po tubi |
count |
4 |
6 |
|
3 |
Broj elemenata |
count |
6 |
6 |
|
7 |
Prečnik kabla (±5%) |
mm |
10.2 |
10.2 |
|
8 |
Težina kabla (±10%) |
kg/km |
72 |
74 |
|
9 |
Kratkoročna napetost |
N |
1800 |
1800 |
|
10 |
Kratkoročna simpatija |
N/100mm |
1000 |
1000 |
|
11 |
Max Span |
m |
50 |
50 |
|
12 |
Brzina vjetra |
m/s |
25 |
25 |
|
13 |
Debljina leda |
mm |
0 |
0 |
Napomena: mehaničke veličine su nominalne vrijednosti.
Karakteristike optičkog kabla
1) Min. radijus savijanja za ugradnju
Statički: 15 x prečnik kabla
Dinamički: 20 x prečnik kabla
2) Raspon temperature primjene
Rad: - 40 stepen ~ +60 stepen
Instalacija: -10 stepen ~ +60 stepen
Skladištenje/transport: - 40 stepen ~ +60 stepen
3) Glavni test mehaničkih i ekoloških performansi
|
Stavka |
Test Method |
Uslovi prihvatanja |
|
Zatezna čvrstoća IEC 60794-1-2-E1 |
- Opterećenje: Kratkotrajna napetost - Dužina kabla: oko 50m - Vrijeme učitavanja: 1 min |
- Naprezanje vlakana £ 0.33% - Nema lomljenja vlakana i oštećenja omotača. |
|
Crush Test IEC 60794-1-2-E3 |
- Opterećenje: Kratkotrajno zgnječenje - Vrijeme učitavanja: 1 min |
- Promjena gubitka £ 0.1dB@1550nm - Nema lomljenja vlakana i oštećenja omotača. |
Karakteristike optičkih vlakana
|
Informacije o vlaknima G652D |
|
|
Prečnik polja modusa (1310nm) |
9.2mm±0.4mm |
|
Prečnik polja modusa (1550nm) |
10.4mm±0.8mm |
|
Odsječena talasna dužina kablovskog vlakna (λcc) |
£1260nm |
|
Slabljenje na 1310 nm |
£0.36dB/km |
|
Slabljenje na 1550 nm |
£0.22dB/km |
|
Gubitak savijanja na 1550 nm (100 okreta, radijus 30 mm) |
£0.05dB |
|
Talasna dužina nulte disperzije |
1300nm-1324nm |
|
Disperzija u rasponu od 1288 do 1339 nm |
£3,5ps/ (nm•km) |
|
Disperzija u rasponu od 1271 do 1360 nm |
£5,3ps/ (nm•km) |
|
Disperzija u rasponu od 1480 do 1580 nm |
£20ps/ (nm•km) |
|
Disperzija na 1550nm |
£18ps/ (nm•km) |
|
Nagib disperzije na talasnoj dužini nulte disperzije |
£0.092ps/ (nm2•km) |
Design Condition
|
Projekat I |
Projekat II |
|
Jezgra od vlakana |
Jezgra od vlakana |
|
Raspon instalacije |
Max. dozvoljena napetost |
|
Stupanj napona |
Stupanj napona |
|
Maks., Min., Pros. temperatura |
|
|
Max. brzina vjetra |
|
|
Max. debljina ledenog pokrivača |
|
