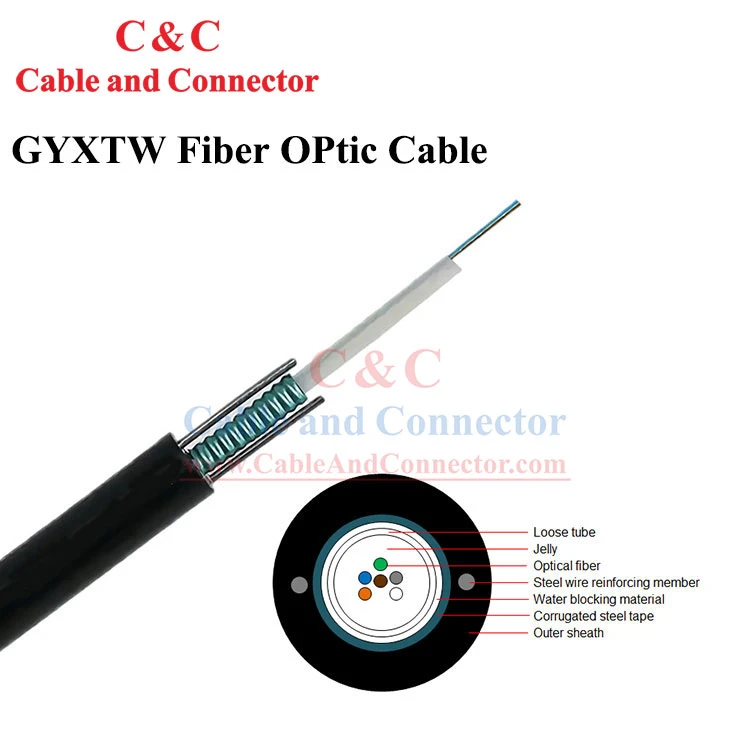

12-žilni GYXTW optički kabl, GYXTW (metalni ojačavajući element, čelično-polietilenski omotač sa čeličnom žicom i centralnom grednom cijevi potpuno ispunjen vanjski optički kabel za komunikaciju). Struktura optičkog kabla je da postavi labavu cijev u centar kabla i postavi jednomodno ili višemodno optičko vlakno. Optičko vlakno je umetnuto u labavu cijev ispunjenu vodootpornom smjesom od plastike visokog modula. Centralna jednostruka labava cijevna konstrukcija, punjena žele smjesom, materijalom za blokiranje vode ispunjenim otvorima jezgre kabela i valovitom čeličnom trakom, zatim PE vanjski omotač s dvije paralelne čelične žice čvrstoće.
Karakteristike i prednosti
⊙Odgovarajući dizajn, precizna kontrola viška dužine vlakana i poseban proces upredanja čine kabl odličnim mehaničkim i ekološkim karakteristikama.
⊙Čelična traka-PE plašt čini da kabel ima dobre performanse otpornosti na vlagu i otpornost na gnječenje.
Struktura i parametri kabla
|
SN |
Stavka |
Jedinica |
Vrijednost |
||
|
1 |
br. vlakana |
count |
4/6 |
8/12 |
24 |
|
2 |
Promjer cijevi (nominalni) |
count |
2.2 |
2.4 |
3.2 |
|
3 |
Prečnik čelične žice |
mm |
1.0 |
1.0 |
1.0 |
|
4 |
Debljina vanjskog omotača (ukupno) |
mm |
Veće ili jednako 1,8 |
Veće ili jednako 1,8 |
Veće ili jednako 1,8 |
|
3 |
Prečnik kabla (±5%) |
mm |
7.4 |
7.4 |
8.3 |
|
4 |
Težina kabla (±10%) |
kg/km |
58 |
59 |
71 |
|
5 |
Kratkotrajna napetost |
N |
1500 |
||
|
6 |
Kratkoročna simpatija |
N/100mm |
1000 |
||
Metoda polaganja
Optički kabl za cevovod, nesamonoseći nadzemno polaganje
Mehaničke karakteristike
|
Stavka |
Standardni tip |
Ekonomičan tip |
|
|
Maksimalno vlačno opterećenje (N) |
Dugoročno |
600 |
300 |
|
Short Tem |
1500 |
1000 |
|
|
Maksimalno opterećenje pod pritiskom (N/100 mm) |
Dugoročno |
300 |
|
|
Short Tem |
1000 |
||
|
Min. radus savijanja (mm) |
Statički |
10*D (prečnik kabla) |
|
|
Dynamic |
20*D (prečnik kabla) |
||
