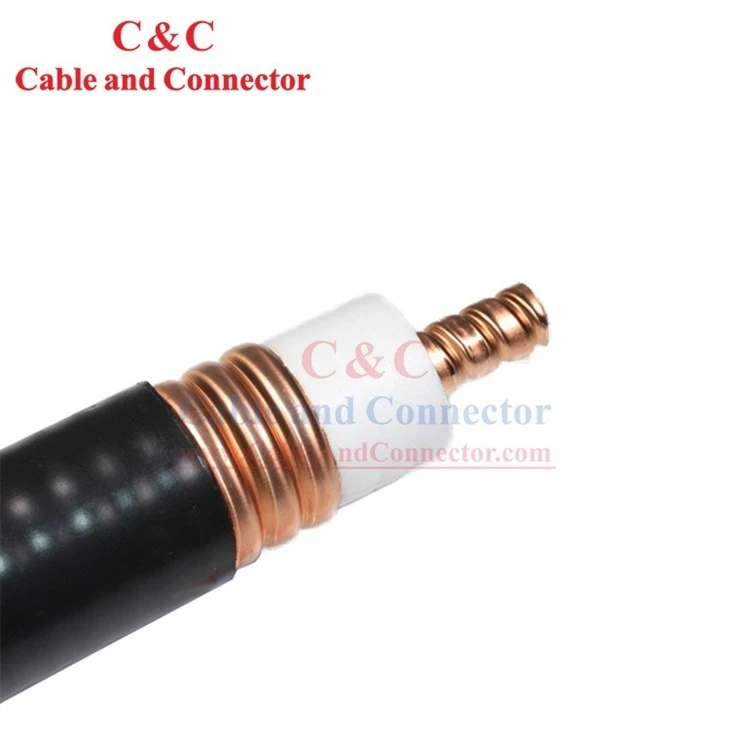

{{0}}/8" RF Feeder kabel, napojni kabel, također poznat kao napojni vod ili jednostavno napojni kabel, odnosi se na vrstu električnog kabla koji se koristi u različitim aplikacijama za prijenos električne energije, signala ili podaci od izvora do distributivne tačke. Napojni kablovi se obično koriste u telekomunikacijama, sistemima za distribuciju električne energije, radio frekvencijskim (RF) sistemima i drugim industrijama gde je efikasan i pouzdan prenos energije ili informacija ključan, Unutrašnji provodnik: 17,3±{ {9}}.15mm spiralna valovita bakrena cijev + izolacija: 42.7±0.30mm pjenasti PE + vanjski provodnik: 46.5±0.30mm Prstenasta valovita bakrena cijev + omotač: 49.6±0.30mm LLDPE ili vatrootporni PE je opciono, PAKOVANJE: 500M/DRVENI BUBANJ.
Električne karakteristike
|
Otpor unutrašnjeg provodnika DC (Ω/km) |
0.91 |
|
DC otpor vanjskog vodiča (Ω/km) |
0.52 |
|
karakteristična impedancija (Ω) |
50±1.5 |
|
Kapacitet (p F/m) |
76 |
|
Brzina (%) |
88 |
|
Dielektrična čvrstoća (KV) |
15.0 |
|
Otpor izolacije (MΩ/km) |
＞1×104 |
|
Nazivna vršna snaga (KV) |
310 |
|
Vršni napon (V) |
5600 |
|
Granična frekvencija (GHz) |
3.0 |
|
Slabljenje i prosječna snaga (maksimalna vrijednost slabljenja će biti 105% nominalne vrijednosti slabljenja) |
|
|
frekvencija (MHz) |
Prigušenje (@20 stepeni, d B/100m) |
Prosječna snaga (kv) |
|
200 |
0.98 |
11.30 |
|
450 |
1.53 |
7.18 |
|
800 |
2.13 |
5.15 |
|
900 |
2.29 |
4.97 |
|
1000 |
2.43 |
4.52 |
|
1500 |
3.21 |
3.54 |
|
1800 |
3.47 |
3.17 |
|
2000 |
3.71 |
2.96 |
|
2200 |
4.06 |
2.87 |
|
2500 |
4.27 |
2.58 |
|
2700 |
4.68 |
2.40 |
VSWR
|
800MHz~1000MHz |
1.10 |
|
1700MHz~2500MHz |
1.15 |
|
2500MHz~2700MHz |
1.20 |
Bilješka:
Za vatrootporni kabl, preporučena temperatura:
Skladištenje: -30 stepen ~+80 stepen
Instalacija: -25 stepen ~+60 stepen
Radna temperatura: -30 stepen ~+80 stepen
Tip
|
Standardni kabl HHTAY-50-42 Vatrootporni kabl HHTAYZ-50-42 |
||
|
Izgradnja |
||
|
Unutrašnji provodnik |
Materijal |
Spiralna valovita bakrena cijev |
|
Prečnik (mm) |
17.3±0.15 |
|
|
Izolacija |
Materijal |
Penasti PE |
|
Prečnik (mm) |
42.7±0.30 |
|
|
Vanjski provodnik |
Materijal |
Prstenasta valovita bakrena cijev |
|
Prečnik (mm) |
46.5±0.30 |
|
|
Jakna |
Materijal |
LLDPE ili vatrootporni PE |
|
Min. debljina (mm) |
＞1.3 |
|
|
Prečnik (mm) |
49.6±0.30 |
|
Mehaničke karakteristike
|
Radijus savijanja (mm) |
Jednostruka krivina |
280 |
|
Ponovljeno savijanje |
500 |
|
|
Vlačna čvrstoća (N) |
3000 |
|
|
Težina kabla (kg/km) |
1100 |
|
|
Preporučena temperatura (stepen) |
Skladištenje |
-70~+85 |
|
Instalacija |
-40~+60 |
|
|
Operating |
-55~+85 |
|
●Proizvodi ispunjavaju zahtjeve RoHS, a prema zahtjevima RoHS, možete vidjeti RoHS oznaku na vanjskom pakovanju.
